VGA线连接投影仪的原理是什么？

在现代多媒体演示和办公环境中，投影仪是不可或缺的工具之一。VGA线（也称为视频图形阵列线）由于其出色的兼容性和稳定性，被广泛用于连接电脑和投影仪。VGA线是如何连接投影仪的，其背后的原理又是什么呢？在本篇文章中，我们将深入探讨VGA线连接投影仪的原理和详细步骤，并对用户可能遇到的问题提供解决方案。

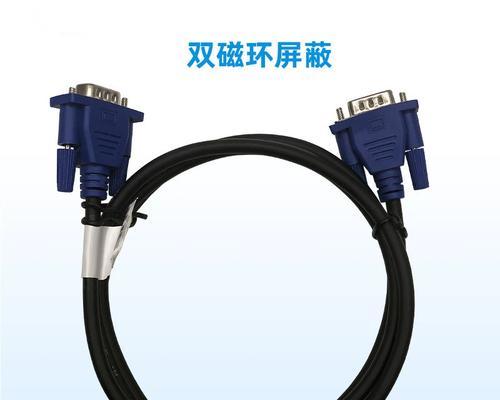

什么是VGA线？

视频图形阵列（VideoGraphicsArray，简称VGA）是一种模拟计算机图像信号传输的标准。VGA线通常有15针的接口，每组针脚对应不同的信号传输功能。VGA线主要负责传输视频信号，使得电脑或其他视频信号源的图像能够输出到显示器或投影仪上。

VGA线连接投影仪的原理

VGA线通过模拟信号传输图像，其主要工作原理可以概括为以下几步：

1.视频源生成信号：电脑或其他视频设备生成图像数据。

2.信号通过VGA线传输：数据被转换成模拟信号并经由VGA线传输。

3.投影仪处理信号：投影仪接收这些模拟信号，经过内部电路转换解码为图像。

4.图像显示：从投影仪输出，显示在屏幕上。

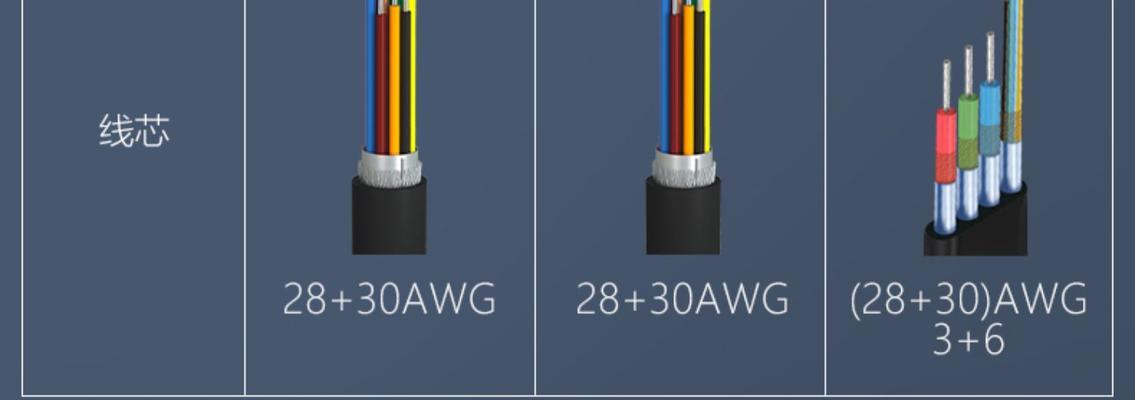

VGA线包含多组信号线，其中主要的有RGB三原色信号线，以及同步信号线（水平和垂直同步信号线）。RGB信号线负责传输颜色信息，同步信号则告诉显示设备如何正确地排列像素点。

步骤详解：如何使用VGA线连接投影仪

准备工作

在连接之前，请确保以下准备工作已完成：

1.已经准备了一根VGA线。

2.投影仪和电脑已经开机并处于可操作状态。

连接步骤

1.找到VGA接口：在电脑的后面板找到VGA接口。它通常呈蓝色，有15个凹孔。

2.连接电脑与VGA线：将VGA线的蓝色端插入电脑的VGA接口。

3.连接投影仪与VGA线：找到投影仪上的VGA输入接口（通常标有“VGAIn”或类似标记），将VGA线的另一端插入投影仪。

4.切换信号源：在投影仪上切换到正确的信号源输入端口。如果是初次使用，可能需要查看投影仪的用户手册。

5.电脑设置识别：在电脑上，通常会自动检测多显示器设定。如果没有，可以通过“控制面板”>“显示设置”进行手动设置。

调整图像显示

连接完毕之后，可能还需要对图像显示进行调整：

1.调整分辨率：为了获得最佳显示效果，可根据投影仪性能设置合适的分辨率。

2.调整图像位置：如果图像超出投影范围，可使用投影仪的菜单选项或电脑设置来调整图像位置。

常见问题及解决方法

在实际操作中，用户可能会遇到一些问题，以下是一些常见的问题和相应的解决方法：

问题一：没有信号输出

解决方法：确保VGA线连接稳固，同时检查VGA端口未被其他设备占用。有时重启电脑或投影仪也能解决问题。

问题二：图像颜色异常或图像模糊

解决方法：仔细检查VGA线是否完好无损。长距离传输或线缆损坏可能导致信号衰减。可以尝试更换新线缆。

问题三：图像分辨率不匹配

解决方法：调整电脑显示设置中的分辨率选项，以适应投影仪的显示能力。

结论

VGA线通过模拟信号传输的方式，将电脑的视频信号传输到投影仪上，并通过投影仪转换为可视图像。了解了VGA线连接投影仪的原理和操作步骤后，相信您已经能够轻松完成连接。在遇到连接或显示问题时，不要慌张，依照本文提供的常见问题解决方法，往往可以迅速解决问题。在多媒体演示和办公演示时，熟练掌握VGA线连接投影仪技术，可以提高工作效率，确保演示顺利进行。
